정의
EZCAD란 무엇인가요?

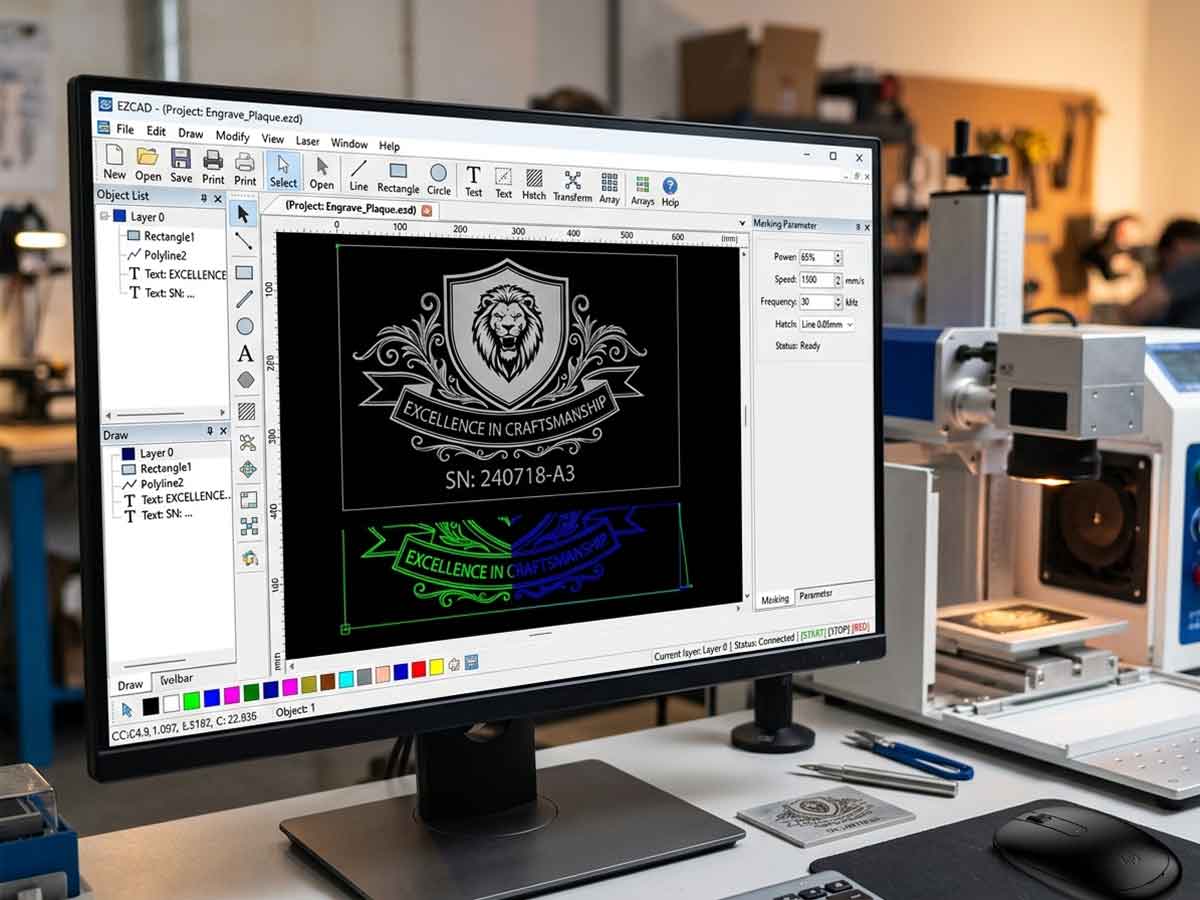

EZCAD는 스마트한 소프트웨어입니다. 레이저 마킹 시스템, Windows XP, Windows 32, Windows 64 및 Windows 7의 8비트 또는 10비트 운영 체제에서 사용됩니다. EZCAD는 레이저 마킹 머신의 USB 제어판을 구동하여 물체 표면에 텍스트, 패턴 및 사진을 표시합니다.
기능
1. 사용자는 자유롭게 그래픽을 디자인할 수 있습니다.
2. 다양한 유형의 글꼴이 지원됩니다. TrueType, SHX, JSF(EZCAD에서 정의한 단일 라인 글꼴), DMF(Dot Matrix Font), 2차원 바코드,차원 바코드 등).
3. 유연한 가변 텍스트: 레이저 가공 중에 실시간으로 텍스트를 변경합니다. Excel 데이터시트가 지원됩니다.
4. 직렬 포트를 통해 텍스트 데이터를 직접 읽을 수 있습니다.
5. 네트워크를 통해 텍스트 데이터를 직접 읽을 수 있습니다.
6. 강력한 노드 편집 기능으로 곡선 수정이 더욱 쉬워졌습니다.
7. 소프트웨어는 그래픽을 그리는 데 사용되는 265개의 "연필"을 지원할 수 있으며 다양한 처리 매개변수를 설정할 수 있습니다.
8. 일반적인 이미지 유형이 지원됩니다. (bmp, jpg, gif, tga, png, tif 등)
9. 일반적인 벡터 이미지가 지원됩니다(ai, dxf, dst, plt 등).
10. 이미지 처리(회색조, 흑백 변환).
11. 강력한 해칭 기능, 예를 들어 원형 해칭 지원.
12. IO 작업이 더욱 편리해지고 보조 장비의 조화가 더욱 쉬워졌습니다.
13. 동적 초점(3축 처리 시스템)을 지원합니다.
14. SPI G3 파이버 레이저와 최신 IPG_YLP, IPG_YLPM 파이버 레이저를 직접 지원합니다.
15. 개방형 언어 지원 시스템으로 다양한 언어 플랫폼에서 소프트웨어를 쉽게 실행할 수 있습니다.
설치
레이저 마킹 머신에 EZCAD 소프트웨어를 설치하는 방법은 무엇입니까?
EZCAD 소프트웨어는 최소 900MHz CPU와 256MB RAM이 있는 노트북이나 PC에서 실행할 수 있습니다. 일반적으로 가장 빠른 노트북이나 PC를 권장합니다. EZCAD는 Microsoft Windows XP에서 개발되었으며 Windows XP, Windows 7, Windows 8 및 Windows10에서 실행됩니다.
EZCAD 설치는 매우 간단합니다. 설치 CD에 있는 EZCAD 폴더를 하드 디스크에 복사한 다음, EZCAD 디렉터리에 있는 EZCAD.exe 파일을 두 번 클릭하여 소프트웨어를 실행하기만 하면 됩니다.
EZCAD는 때때로 소프트웨어 보안 장치가 필요합니다. 이 장치는 컴퓨터의 USB 포트에 꽂습니다. 동글이 없거나 동글이 올바르게 설치되지 않으면 주의가 나타나고 소프트웨어는 데모 상태에서 작동합니다. 데모 상태에서는 소프트웨어를 평가할 수 있지만 파일을 저장할 수 없고 레이저 마킹 머신을 제어할 수 없습니다.
1단계. USB 드라이브, EZCAD 소프트웨어 폴더의 내용을 컴퓨터로 복사합니다. EZCAD 폴더 내의 추가 파일과 폴더를 기록해 둡니다.
2단계. USB 케이블이 레이저 제어 장치 뒷면에서 컴퓨터의 "내 문서"로 연결되었고 레이저 전원 키가 켜져 있는지 확인하십시오.
3단계. 마우스로 Windows 시작 아이콘을 왼쪽 클릭하고 장치 및 프린터를 왼쪽 클릭합니다. 노란색 경고 버튼이 있는 지정되지 않은 장치 USBLMCV2가 표시되어야 합니다.
4단계. USBLMCV2를 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다. 하드웨어 탭에서 레이저 마크 제어판을 선택하고 속성을 클릭한 다음 드라이버 탭을 선택합니다. 드라이버 업데이트를 클릭하고 수동 검색을 선택합니다. 내 문서 > EZCAD > 드라이버로 이동합니다. 컴퓨터에 맞는 32비트 또는 64비트 폴더를 선택합니다. 시스템에서 드라이버가 성공적으로 업데이트되었다고 응답해야 합니다.
참고: 시작 > 제어판 > 시스템으로 가면 컴퓨터에 대한 정보를 찾을 수 있습니다.
5단계. 다음으로, 다음과 같이 EZCAD 프로그램으로 바로가기를 만드십시오.
EZCAD 폴더를 엽니다. EZCAD 폴더에서 EZCAD 파일을 볼 수 있습니다. EZCAD 애플리케이션 파일을 마우스 오른쪽 버튼으로 클릭하고 복사를 선택합니다. 바탕 화면을 마우스 오른쪽 버튼으로 클릭하고 바로 가기 붙여넣기를 선택합니다. 그런 다음 바로 가기를 사용하여 소프트웨어를 열고 창의적이고 수익성 있는 아이템을 레이저로 만들기 시작할 수 있습니다.
사용 설명서 (PDF)
이것은 레이저 마커용 EZCAD 소프트웨어를 단계별로 사용하는 방법을 알려주는, 초보자 친화적인 사용자 설명서입니다.
레이저 마킹 시스템을 위한 EZCAD 소프트웨어 사용 설명서
더 나은 마킹 결과를 위한 EZCAD 매개변수 이해
EZCAD 파라미터는 레이저가 각 재료와 상호 작용하는 방식을 제어하며, 속도, 출력 및 주파수의 적절한 조합을 통해 깨끗하고 반복 가능한 마크와 타버린 마크를 구분할 수 있습니다. 3가지 핵심 설정과 몇 가지 재료별 조정을 숙달하면 스테인리스강, 알루미늄, 플라스틱 및 코팅 표면에서 일관된 결과를 얻을 수 있습니다.
핵심 매개변수: 속도, 출력 및 주파수
EZCAD의 마크 파라미터 패널은 가공물의 거의 모든 시각적 결과물을 제어합니다. 어떤 프로그램을 실행하든, 섬유 레이저 마킹 머신은 CO2 레이저 마커또는 UV 레이저 마킹 시스템이 세 가지 값이 모든 결과를 결정합니다.
✓ 속도(mm/s): 갈보 헤드가 빔을 이동시키는 속도입니다. 속도가 빠를수록 자국이 옅어지고, 속도가 느릴수록 조각이 깊어집니다.
✓ 출력(%): 전체 레이저 출력 중 적용되는 비율입니다. 주파수와 함께 열 입력 및 대비를 제어합니다.
✓ 주파수(kHz): 펄스 발생률. 저주파는 금속 조각에 적합한 집중적이고 깊은 펄스를 생성하며, 고주파는 플라스틱 및 양극 산화 처리된 표면에 매끄럽고 가벼운 자국을 남깁니다.
조정하기 전에 오른쪽 패널에서 '기본 매개변수 사용'을 선택 해제한 다음 '기본값 적용'을 클릭하여 세션 간 변경 사항을 고정하십시오. 먼저 폐자재로 작은 테스트 그리드를 실행해 보십시오. 습도와 표면 마감에 따라 최적 범위가 달라집니다.
일반 재료에 대한 권장 설정
아래 표를 출발점으로 활용하세요. 30W 광섬유 소스를 선택한 다음 테스트를 통해 개선하십시오. 전체 설정 단계는 당사 웹사이트를 참조하십시오. 레이저 마킹 시스템 설치 가이드.
| 자재 | 속도 | 출력 | 진동수 | 측량 |
|---|---|---|---|---|
| 스테인리스 스틸(검정색) | 200 mm / s의 | 70% | 20 kHz | 깊이감을 위한 멀티패스 |
| 양극 처리 된 알루미늄 | 1500 mm / s의 | 30% | 60 kHz | 옅은 표면 자국 |
| ABS 플라스틱 | 1000 mm / s의 | 30% | 25 kHz | 싱글 패스 |
| 황동 | 400 mm / s의 | 80% | 30 kHz | 약간 초점이 흐려짐 |
| 코팅된 금속 | 800 mm / s의 | 50% | 40 kHz | 단일 패스 방식이 효과적입니다. |
라이선스가 있는 무료 대안을 찾으려면 다음 목록을 참조하세요. 최고의 레이저 조각 소프트웨어.
자주 묻는 질문
EZCAD는 Windows 11과 호환됩니까?
EZCAD2는 Windows XP부터 Windows 10까지 실행됩니다. EZCAD3는 64비트 드라이버를 사용하여 Windows 10 및 11을 지원하지만, 처음 설치할 때 드라이버 서명 적용을 비활성화해야 할 수도 있습니다. 레이저 제어 보드에 맞는 버전을 선택하십시오.
EZCAD는 어떤 파일 형식을 지원하나요?
EZCAD는 AI, DXF, PLT, DST, BMP, JPG, GIF, PNG, TIF 및 TGA 파일을 불러올 수 있습니다. AI 및 DXF 파일은 가장 깔끔한 벡터 결과물을 제공하며, 래스터 이미지는 선명한 조각을 위해 최소 600 DPI 이상이어야 합니다.
채점 속도가 예상치 못하게 느려지는 이유는 무엇인가요?
'기본 매개변수 사용' 옵션이 선택된 경우 기본 매개변수가 사용자 지정 값을 재정의합니다. 오른쪽 패널에서 해당 옵션의 선택을 해제하고 속도와 전력을 수동으로 재설정한 다음 '기본값으로 적용'을 클릭하여 세션 간에 설정을 유지하세요.
USB 동글 없이 EZCAD를 사용할 수 있나요?
아니요. 보안 동글이 작동하는 USB 포트에 꽂혀 있지 않으면 EZCAD는 데모 모드로 실행되며 파일을 저장할 수 없고 레이저도 작동하지 않습니다. 장치 관리자에서 인식되는지 확인하십시오.
스테인리스강에 검정색으로 표시할 때 흰색 선이 나타나는 이유는 무엇입니까?
해치 방식을 변경하고, 빔 초점을 약간 흐리게 하고, 주파수를 높이고, 선 간격을 조정하십시오. 겹치는 해치 라인을 사용한 바이어스 포커스 마킹은 틈을 없애고 균일한 검정색 마감을 제공합니다.
가변 텍스트용 Excel 데이터시트를 어떻게 가져오나요?
텍스트 도구를 사용하고, '변수 텍스트 사용'을 활성화한 다음, '파일'을 선택하고 CSV 또는 Excel 시트를 연결하세요. EZCAD는 항목을 자동으로 순환하며, 이는 일련 번호 및 일괄 코딩에 이상적입니다. 자세한 내용은 당사 웹사이트를 참조하세요. 레이저 조각 소프트웨어 문제 해결 가이드 흔히 발생하는 함정을 피하기 위해서입니다.
EZCAD를 정기적으로 업데이트해야 할까요?
예. 업데이트는 드라이버 충돌 문제를 해결하고 최신 레이저 소스 지원을 추가합니다. 이들을 다음 제품과 함께 사용하세요. 일상 유지 관리 루틴 성능 일관성을 유지하기 위해.
