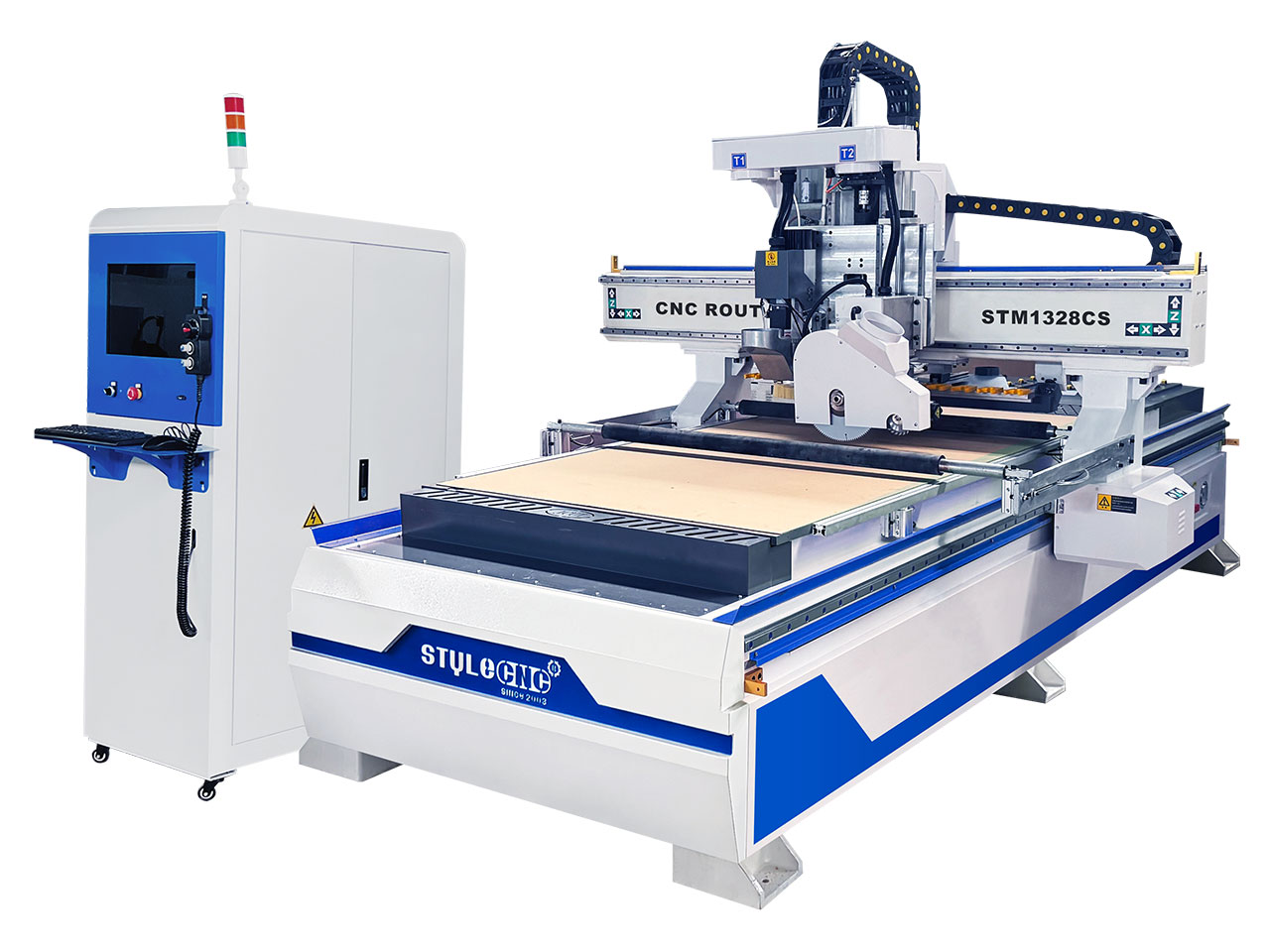

4x8 알루미늄 코어가 있는 허니콤 패널용 CNC 라우터

응용 분야 4x8 알루미늄 허니콤 패널용 CNC 라우터

이 CNC 기계는 항공우주 인테리어, 고속철도 제조, 엘리베이터 패널, 조선 및 고급 건축 장식과 같이 탁월한 정밀도, 평탄도 및 표면 품질이 요구되는 산업 분야에서 사용됩니다. 뛰어난 집진 기능과 스마트 제어 시스템 덕분에 이 장비는 알루미늄 허니콤 소재에 대해 안정적이고 효율적이며 고품질의 가공 솔루션을 제공합니다.

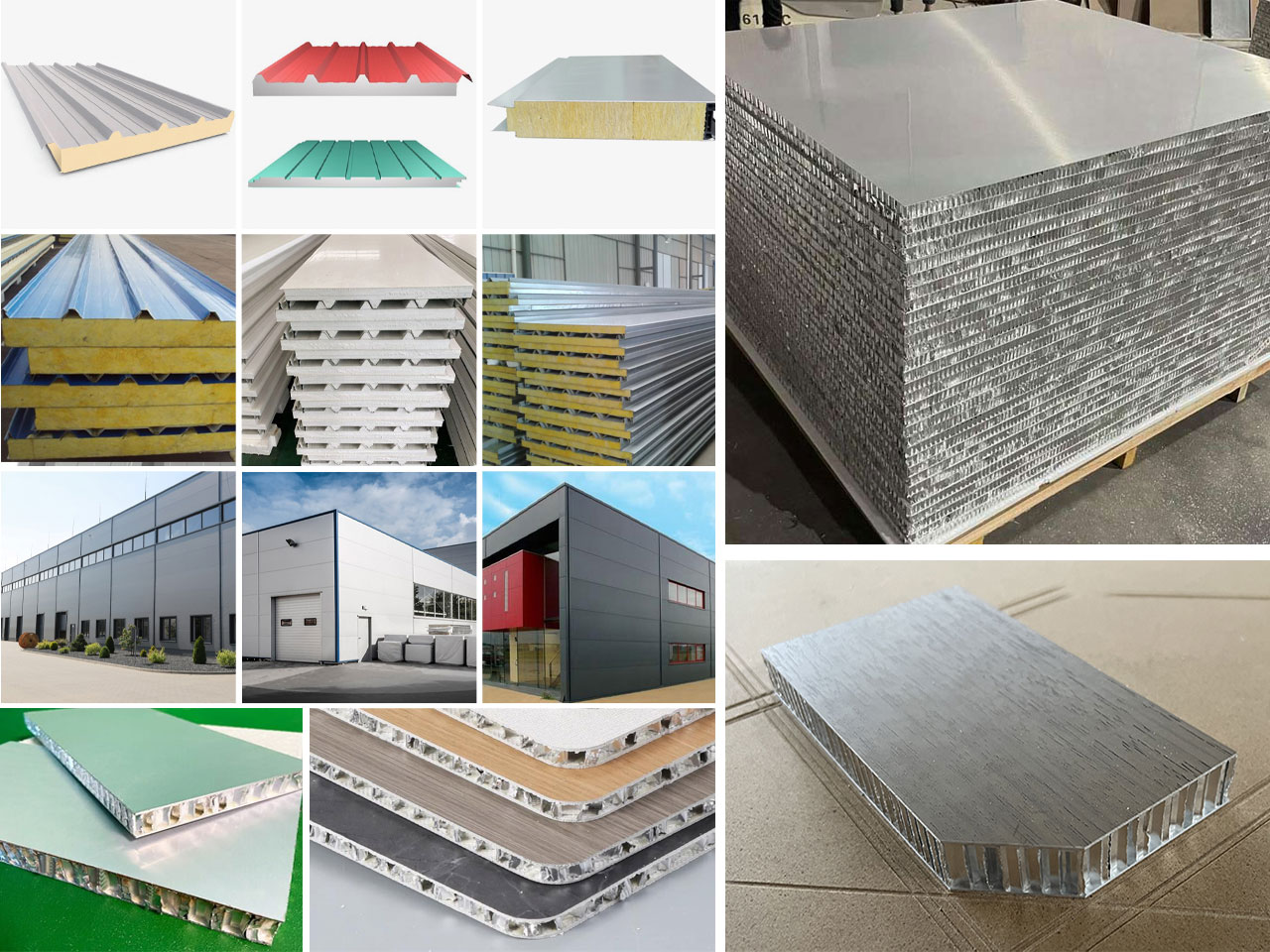

이 장비는 알루미늄 허니콤 패널 외에도 폴리우레탄 단열 보드, 샌드위치 패널, 난연성 폴리우레탄 보드, 벽 패널, 단열 보드, 폼 보드, PUF 보드 및 흡음 폼 소재를 가공할 수 있습니다.

기술적 인 매개 변수 4x8 알루미늄 허니콤 패널용 CNC 라우터

세부 사항 4x8 알루미늄 허니콤 패널용 CNC 라우터

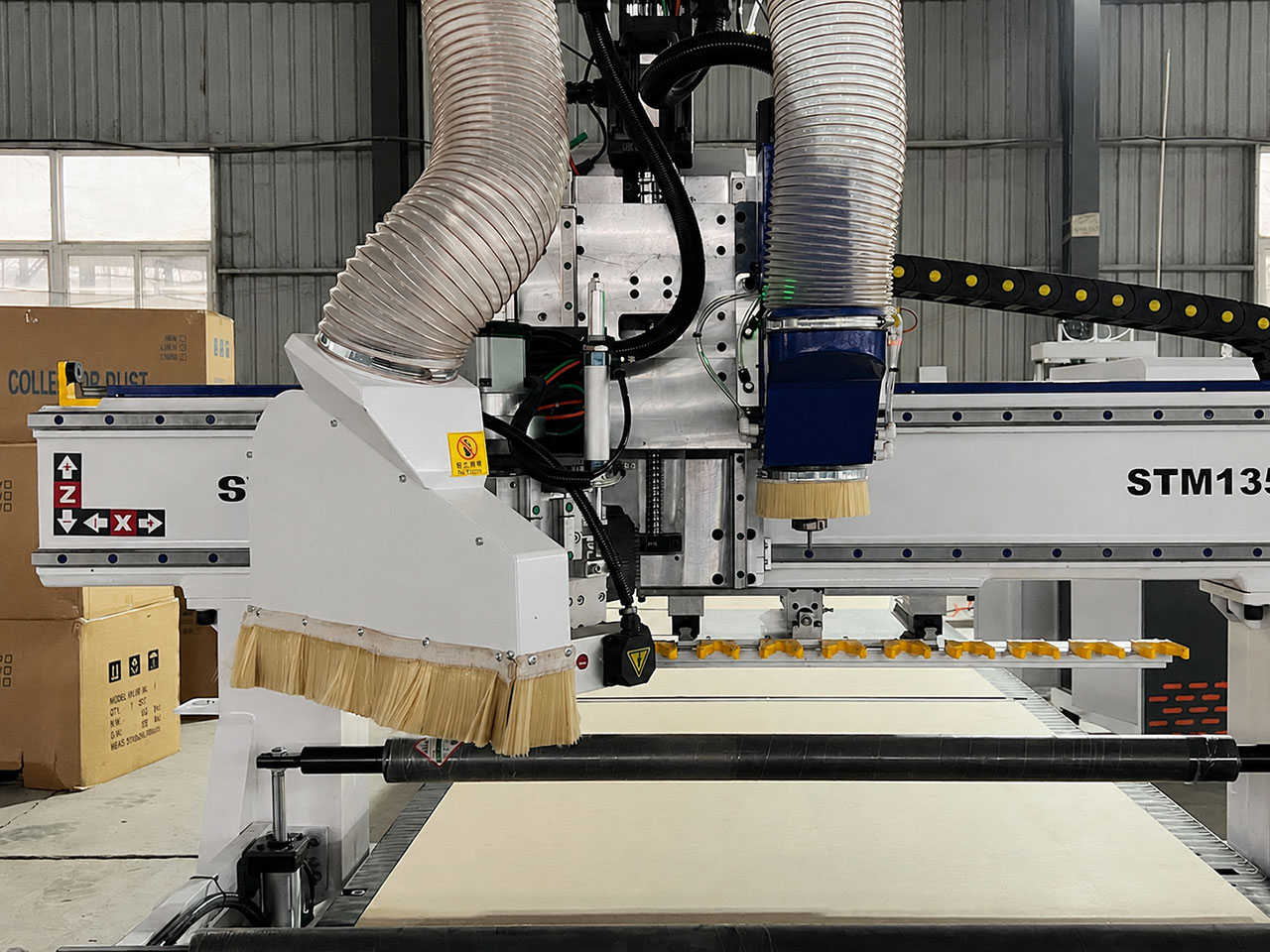

이 CNC 라우터 기계는 톱질 장치와 스핀들 시스템을 갖추고 있으며, 톱질 장치는 0도에서 90도 범위 내에서 회전하여 다양한 방향으로 절단할 수 있습니다.

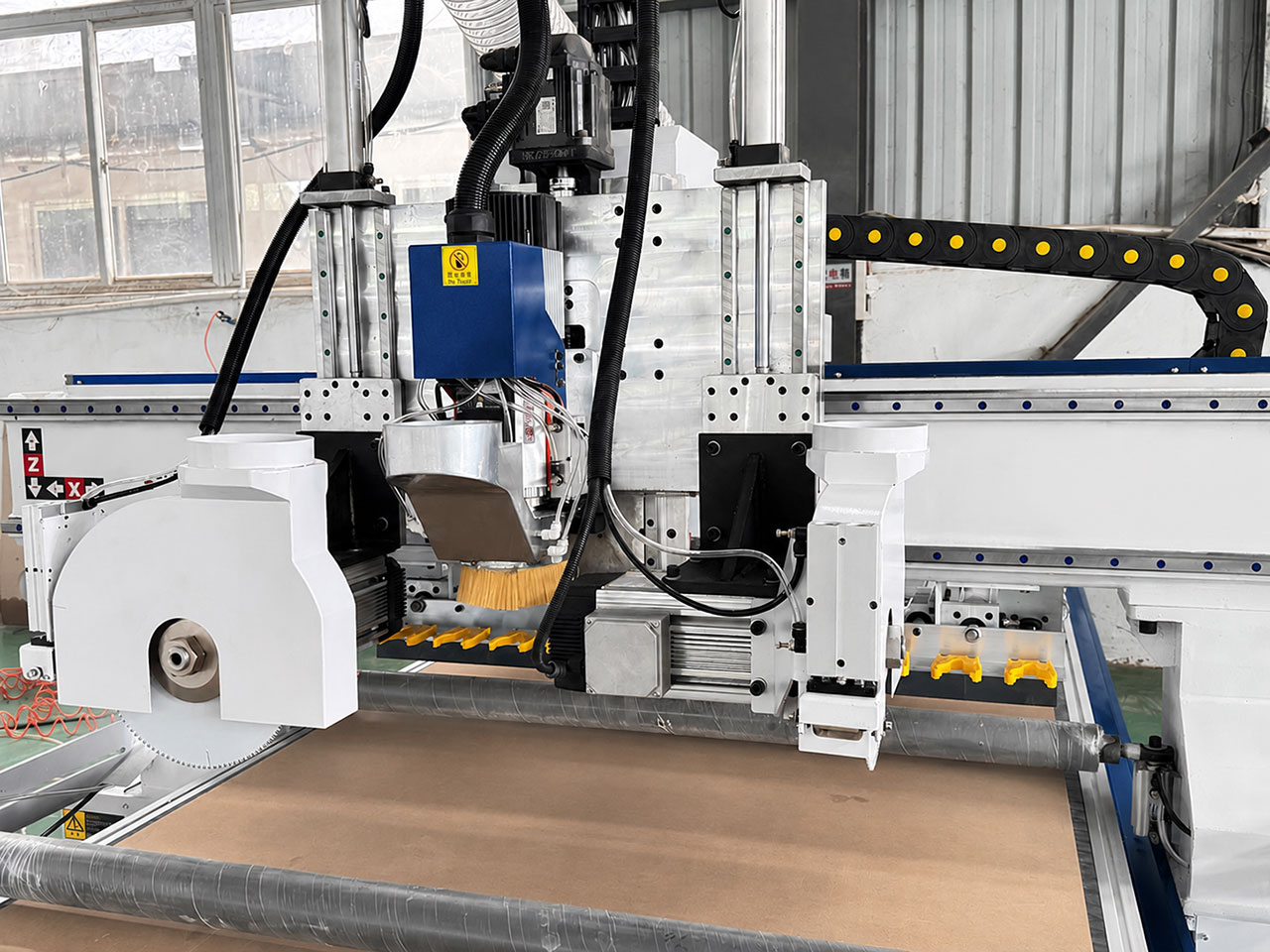

가로 절단 톱과 세로 절단 톱은 선택 사양입니다.

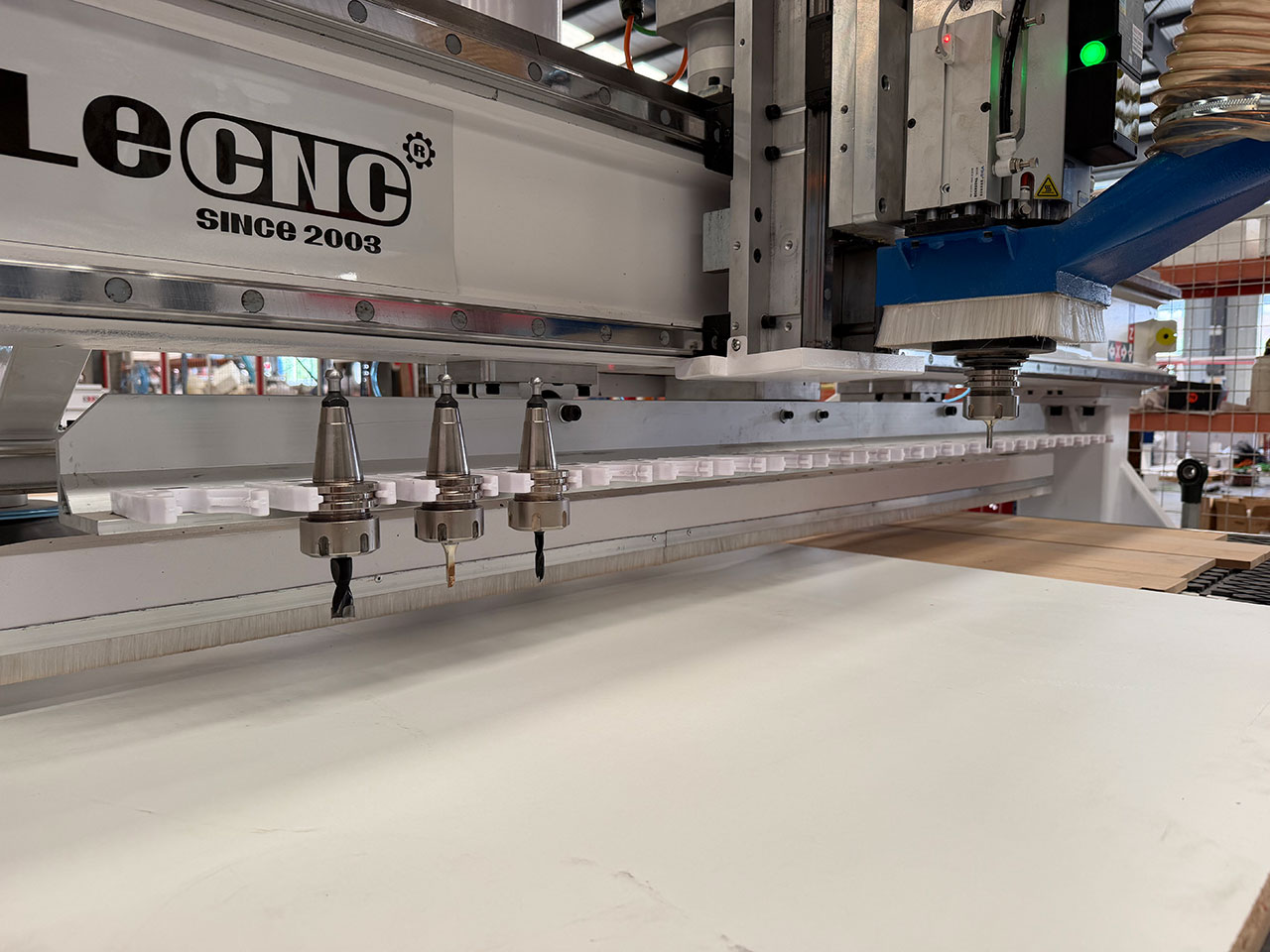

9kW 출력의 공랭식 스핀들은 24,000rpm의 회전 속도를 자랑하며, 알루미늄 허니콤 패널 및 기타 복합 재료를 효율적으로 가공하도록 설계되었습니다.

다음 사항에 관한 세부 정보를 보여주는 쇼케이스 STYLECNC 알루미늄 허니콤 패널 CNC 라우터 기계.

대형 이중 도어 전기 제어 캐비닛은 다음과 같은 용도로 특별히 설계되었습니다. 4x8 고전압 및 저전압 부품을 분리하는 레이아웃을 특징으로 하는 회전식 자동 공구 교환기(ATC) 시스템을 갖춘 CNC 라우터.

가이드 레일에는 자동 오일 윤활 기능이 있어 기계의 연속 작동 시간을 연장합니다.

알루미늄 코어 허니콤 패널용 CNC 라우터 기계는 출고 시 다양한 액세서리가 함께 제공됩니다.

4x8 알루미늄 허니콤 패널 가공 프로젝트용 CNC 라우터

알루미늄 허니콤 패널이란 무엇인가

알루미늄 허니콤 패널은 육각형 알루미늄 셀 코어에 얇은 알루미늄 스킨 두 장이 접착된 샌드위치 구조입니다. 이 구조는 놀라울 정도로 가볍지만 견고하고 평평하여 항공기 내부, 고속 열차, 엘리베이터 및 건축물 외관에 사용됩니다. 하지만 이러한 구조 때문에 절단이 까다롭습니다. 코어는 측면 강도가 매우 약하여 누르면 찌그러지고, 공구가 스킨을 찢으면 코어에서 벗겨질 수 있습니다. 또한 알루미늄은 점성이 있어 깨끗하게 절단하려면 날카로운 모서리와 높은 스핀들 속도가 필요합니다. 무딘 공구를 사용하거나 너무 강하게 절단하면 버(burr)가 생기거나 모서리가 울퉁불퉁해집니다. 이러한 패널용으로 설계된 기계는 이러한 위험을 제어하며, 솔리드 시트의 경우에도 마찬가지입니다. 알루미늄 복합 패널 라우터 관련 직무를 다룹니다.

톱과 스핀들이 함께 작동함

이 기계는 하나의 갠트리에 두 개의 절단 시스템을 탑재하고 있으며, 각 시스템은 고유의 장점을 최대한 발휘합니다. 톱 장치는 패널을 빠르고 깔끔하게 직선으로 절단하며, 0도에서 90도까지 회전이 가능하여 세로 절단, 가로 절단, 모서리 경사 절단이 가능합니다. 고속 밀링 스핀들은 톱 장치가 처리할 수 없는 곡선 윤곽, 내부 절단, 홈 가공, 모서리 마감 등을 담당합니다. 하나의 설정에서 두 가지 작업을 모두 수행할 수 있으므로 패널을 이동하지 않고도 황삭, 성형, 마감 작업을 모두 완료할 수 있어 정확성과 평탄도를 유지할 수 있습니다. 12개의 공구를 수납할 수 있는 매거진과 자동 공구 교환기 스핀들이 작업 도중에 비트를 자동으로 교체하도록 하여, 수동으로 공구를 교체하기 위해 작업을 멈추지 않고도 다양한 절삭 작업을 동시에 진행할 수 있습니다.

공구, 고정 장치 및 분진

깔끔한 패널은 날카로운 공구와 안정적인 지지에서 나옵니다. 알루미늄은 날카롭고 절삭력이 좋은 드릴 비트로 가장 잘 절단되므로, 단일 날 알루미늄 비트 칩이 잘 제거되고 모서리를 무디게 하는 끈적임 현상이 적습니다. 적절한 이송 속도로 가볍게 통과시키면 절삭력이 낮아져 얇은 코어가 찌그러지거나 표면이 들뜨는 것을 방지합니다. 패널은 가볍고 완벽하게 평평해야 하므로, 진공 테이블 클램프는 가장자리만 고정하는 반면, 이 제품은 훨씬 더 안정적으로 고정해 줍니다. 알루미늄과 폼을 가공할 때는 미세하고 마모성이 강한 파편이 많이 발생하므로 강력한 집진 장치를 사용하면 레일, 공구, 마감재를 보호하면서 작업장을 깨끗하게 유지할 수 있습니다.

기타 패널 및 더 높은 볼륨

알루미늄 허니콤이 주력 상품이지만, 동일한 기계로 폴리우레탄 단열재, 샌드위치 패널, 벽 패널, 폼, PUF 보드, 흡음재 등 다양한 관련 자재를 절단할 수 있습니다. 완성된 패널은 항공우주, 운송 및 건축 분야에 사용되므로, 기계는 배치 전체에 걸쳐 가장자리가 평평하고 직각이 되도록 높은 반복 정밀도를 유지해야 합니다. 부드럽고 부서지기 쉬운 폼은 날카로운 공구와 적절한 추출 장치를 사용하면 평평하게 유지했을 때 매우 깨끗하게 절단됩니다. 다양한 맞춤형 패널보다는 동일한 부품을 대량 생산하는 작업장에는 이 기계가 적합합니다. 4축 라우터 여러 헤드에 동시에 동일한 프로그램을 복사하여 출력을 늘립니다. 어떤 설정이 적합한지는 작업이 다품종 정밀 가공인지(이 톱-스핀들 기계가 탁월한 성능을 발휘하는 경우) 아니면 대량 생산 및 반복 가공인지에 따라 달라집니다.

톱과 스핀들이 작업량을 나누는 방식:

벌집 구조 가공 체크리스트:

✓ 톱으로 패널을 분리하고 스핀들로 모양을 다듬으세요.

✓ 알루미늄 가공에는 날카로운 외날 공구를 사용하십시오.

✓ 중심부가 붕괴되지 않도록 가볍게 통과시키십시오.

✓ 진공 테이블을 사용하여 패널을 평평하게 고정하십시오.

✓ 칩과 폼 먼지 제거를 위해 강력한 먼지 추출 장치를 가동하십시오.
